CODICE : 0312
PRODUTTORE : BUZZETTI

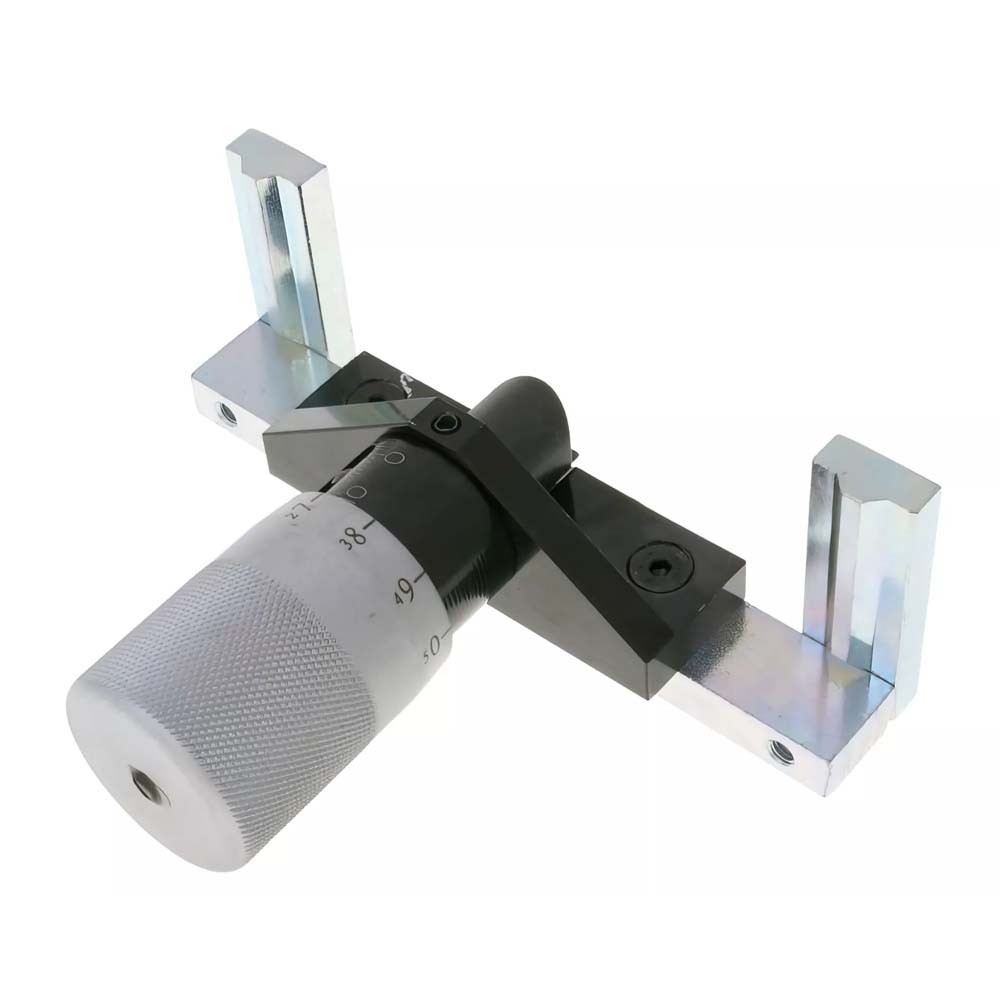

ATTREZZO PER LA REGOLAZIONE E CALIBRAZIONE DELLA TENSIONE DELLA CINGHIA TRASMISSIONE

ISTRUZIONI :

- SMONTARE IL SEMICARTER INFERIORE PARACINGHIA (1), ALLINEARE UNA VITE DELLA PULEGGIA (2) CON LA MEZZERIA DEL FORCELLONE (POSIZIONE CONSIGLIATA PER LA CORRETTA LETTURA DELLA TENSIONE).

- SVITARE LA MANOPOLA DELL'ATTREZZO (3) E POSIZIONARLO SULLA CINGHIA COME INDICATO.

- FACENDO RIFERIMENTO ALLA SCALA (4), AVVITARE LA MANOPOLA PORTANDOLA ALLA MISURA 12,8 (4), VALORE CONSIGLIATO DAL COSTRUTTORE DELLO SCOOTER.

- LA TACCA SULLA SPINA (5) DEVE ALLINEARSI ALLA MANOPOLA (3).

- PER REGOLARE LA TENSIONE, ALLENTARE IL DADO DEL PERNO DELLA RUOTA E I DUE TENDITORI (6) SUL FORCELLONE.

- CON I TENDITORI (6) TENDERE O ALLENTARE LA CINGHIA ALLINEANDO LA TACCA SULLA SPINA (5) ALLA MISURA 12,8.

- CONTROLLARE L'ALLINEAMENTO DELLA RUOTA PRIMA DI SERRARE IL DADO E BLOCCARE LE VITI DI REGOLAZIONE

SUGGERIMENTO:

QUANDO SI AVVERTE UN RUMORE ACCENTUATO O CIGOLIO LA CINGHIA E' TROPPO TESA. QUANDO LA CINGHIA SI USURA E' POCO TESA.
